產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文

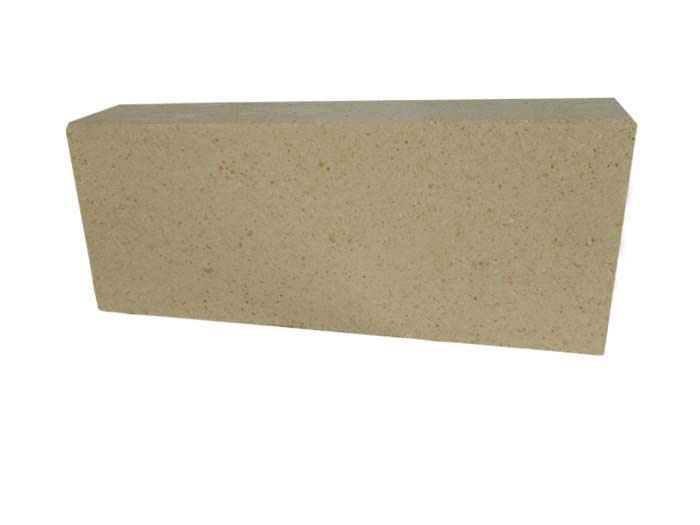

高鋁耐火磚
發(fā)布時(shí)間：2017/8/7 10:25:58 點(diǎn)擊率： 來源:admin 作者：榮盛耐材高鋁耐火磚是三氧化二鋁含量在48%以上的一種硅酸鋁質(zhì)耐火材料。具有熱穩(wěn)定性高，耐火度在1700℃以上。抗渣性較好的特點(diǎn)。是由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。
除普通高鋁磚外還有其他幾種種類高鋁磚：
高荷軟高鋁耐火磚
高荷軟高鋁磚與普通高鋁磚相比，基質(zhì)部分和結(jié)合劑部分不同：基質(zhì)部分除添加三石精礦之外，按照燒后化學(xué)組成接近莫來石的理論組成，合理引入了高鋁物料，如剛玉粉、高鋁剛玉粉等；結(jié)合劑選擇高質(zhì)量球粘土等，視品種不同采用不同的粘土復(fù)合結(jié)合劑，或者莫來石結(jié)合劑。通過上述方法，高鋁磚的荷重軟化溫度可以提高50~70℃左右。
低蠕變高鋁耐火磚
通過采用所謂的未平衡反應(yīng)來提高高鋁磚的抗蠕變性能。即根據(jù)窯爐的使用溫度情況，在基質(zhì)中添加三石礦物、活化氧化鋁等，使基質(zhì)的組成接近或完全是莫來石組成，因?yàn)榛|(zhì)的莫來石化，必將提高材料的莫來石含量，降低玻璃相含里，而莫來石優(yōu)異的力學(xué)、熱學(xué)性能有利于材料高溫性能的提高。為使基質(zhì)完全莫來石化，控制Al2O3/SiO2是關(guān)鍵。低蠕變高鋁磚廣泛應(yīng)用于熱風(fēng)爐、高爐等熱工窯爐之中。
磷酸鹽結(jié)合高鋁耐火磚
磷酸鹽結(jié)合高鋁磚是以致密特級或者一級高鋁礬土熟料為主要原料，磷酸鹽溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)過半干法機(jī)壓成型后，于400~600℃熱處理而制成的化學(xué)結(jié)合耐火磚。它屬于不燒磚，為避免在使用過程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍(lán)品石、硅石等。與陶瓷結(jié)合的燒成高鋁磚相比，其抗剝離性能更好，但是其荷重軟化溫度較低，抗侵蝕性能較差，因此滯要加入少量的電熔剛玉、莫來石等，以強(qiáng)化基質(zhì)。磷酸鹽結(jié)合高鋁磚廣泛應(yīng)用于水泥回轉(zhuǎn)窯、電爐頂?shù)雀G爐部位。
理化指標(biāo)：
項(xiàng)目 | 指標(biāo) | |||||
LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | |
Al2O3 % | ≥80 | ≥75 | ≥70 | ≥65 | ≥55 | ≥48 |
顯氣孔率 % | ≤21 | ≤24 | ≤24 | ≤24 | ≤22 | ≤22 |
常溫耐壓強(qiáng)度 MPa | ≥70 | ≥60 | ≥55 | ≥50 | ≥45 | ≥40 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1530 | ≥1520 | ≥1510 | ≥1500 | ≥1450 | ≥1420 |
加熱永久線變化 % | 1500℃×2h -0.4~0.2 | 1450℃×2h -0.4~0.1 | ||||
- 上一篇：大尺寸高鋁耐火磚
- 下一篇：隧道窯高溫帶用高鋁磚
在線咨詢(7*24)
電話咨詢
