在耐火磚尺寸中T代表的是通用，T3（標磚）和T38（刀口磚）的區別在于T3是長方體（三個量尺230*114*65mm），T38是楔形磚(四個量尺230*114*65/55mm)，請看圖片進行對比。

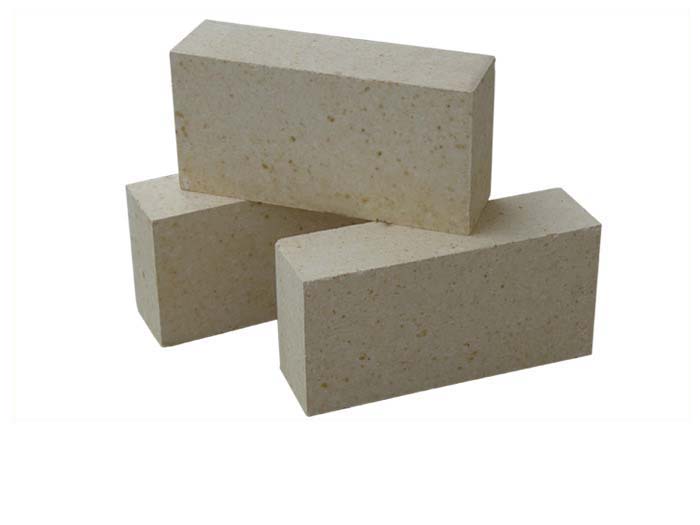

T3高鋁磚

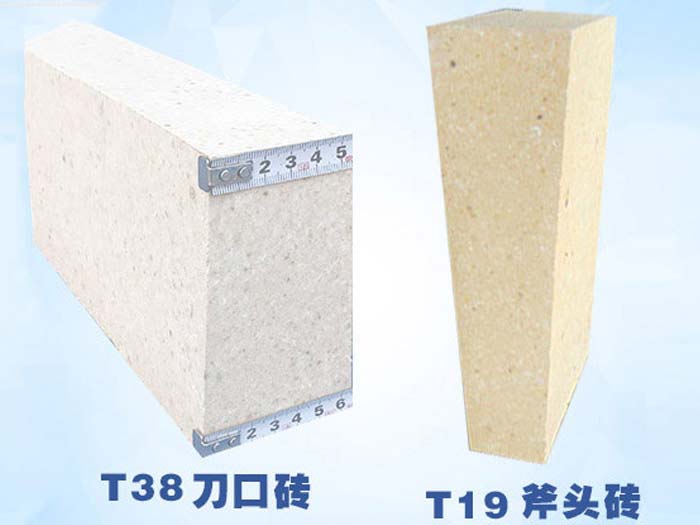

T38與T19耐火磚

普通尺寸的耐火磚

1.標準耐火磚的尺寸：

普通耐火磚，尺寸尺寸為230*114*65.300*150*75(mm)

四分之三長磚，尺寸尺寸為：172*114*65.172*150(mm)

倍半長磚，尺寸尺寸為345*114*65.345*150*75(mm)

磚頭有兩倍長，尺寸為460*114*65.460*150*75(mm)

倍半寬磚，尺寸尺寸為：230*172*65.300*172*75(mm)

尺寸尺寸為：230*172*33.300*172*182*38(mm)。

磚的兩倍寬度，尺寸尺寸為：230*230*65.300*230*75(mm)

延長磚，其尺寸大小為：長寬均超過直形耐火磚尺寸，厚度為65.75。

2.異形耐火磚，也叫通用楔形磚，其尺寸分為：厚楔形磚.側厚楔形磚.豎向厚楔形磚.倍半寬厚楔形磚.雙倍寬楔形磚.豎寬楔塊。

3.特殊形狀的耐火磚大小不一，需用模具訂制，如拱腳磚.半圓形磚.錨固磚等。

耐火材料的尺寸和耐火磚砌體設計的重要性

對耐火磚的選型和尺寸設計，主要取決于所建筑物的熱工設備如工業窯爐的內襯設計。磚型和尺寸應盡量符合窯爐耐火砌磚的要求，既能保證砌筑操作方便，又能保證砌筑熱工設備的使用性能(例如：密封性.保溫性能.砌磚等級及使用壽命)。

爐窯爐設計單位在進行爐襯砌磚時，首先要先設計耐火磚尺寸，或者直接選擇標準尺寸的耐火磚，這項工作由爐窯所在單位承擔，有時直接由爐爐施工單位或爐窯檢修單位承擔。無論設計單位或建窯單位所設計的具有一定尺寸的耐火磚，除了要滿足爐內運行和使用壽命外，還要考慮耐火材料廠制作這種耐火磚是否方便，并對其進行成型、裝磚、燒成等主要生產工序的通過率和成品成材率高。

便于操作筑爐操作，也方便耐火材料廠生產的耐火磚品種很多，如果每一個擁有窯爐和其熱工設備的單位各自定制和設計出符合自己要求的耐火磚，所以不必說全國，就是一家耐火材料廠接受并生產的同一種磚的型號將達到令人震驚的程度。由于耐火磚型號太多不方便，而非耐火材料廠多余的準備了許多制磚模具。同時，對耐火磚廠之間的互調.管理和計算也帶來了極大的難度。所以在設計耐火磚尺寸時，應考慮其通用系列和標準化。

窯爐設計。對耐火磚的訂購和爐房施工準備工作，均需進行相應耐火磚數量的計算。此計算方便且準確。其尺寸的合理性直接決定了耐火磚。

每一種耐火磚的尺寸表面看起來很簡單，但都有其內在的規律，它反映了一個民族筑爐型耐火磚的生產和設計水平。比如，壓磚機的成型方向尺寸(厚度)，一般可以反映壓磚機的性能；耐火磚系列與爐窯設計的關系十分密切，窯爐砌磚的高度為磚厚(包括磚縫)的整數倍，窯磚厚應由磚厚(長或?qū)?決定，而耐火磚本身的尺寸決定其參數。

為確定耐火磚尺寸系列，確定耐火磚尺寸標準和確定其尺寸的一般原則，從理論和實踐上探討了耐火磚尺寸設計和計算方法在理論和實踐中的規律性。

耐火材料尺寸規范缺陷檢驗方法

一、檢查耐火磚的尺寸。

1.根據訂購圖紙規定對耐火磚尺寸進行檢驗。

2.測量耐火磚尺寸時，必須將鋼尺的零點與制品對齊，可用鋼卷尺.鋼直尺。用卡尺來測量產品的內部.外直徑。

3.普通制品(除非有特別規定)，應按產品每一面中1/3處的尺寸來計量。

4.對側耐火磚的測量，以對同一尺寸產品的相對兩側之差進行測量。產品子.母口徑相對邊差的測量，用來衡量產品同一件或同一件母口的長度.短軸差為準。

5.凡容許差值用百分?jǐn)?shù)表示，其數值應計算為整數，后—位小數的計算依據《數值修正規則》(GB8170-87)。

二、熔孔檢驗。

1.在檢查熔孔時，允許用金屬小錘敲擊由于產品表面熔化過少所造成的孔洞和明顯變色的位置，然后用鋼尺測量熔孔的最大直徑。

2.由于外來如木片.油泥.布片等有機夾雜引起的空洞，也按熔洞檢查方法加以檢驗，但允許的數值不超過制品熔孔數值的1倍(例如：一個熔洞的數值規定為8mm，則允許不大于16mm)。

三、檢查缺角。

1.深入視察法：

(1)缺角.檢查缺棱深度，用專用制造的.能緊密地套在制品的棱角上.有沿規定方向滑動的尺量角及測棱儀。

(2)缺角的深度：對于直角產品，用三方形角儀在圓心方向上測量一條直線；對于非直角產品，用三菱型測角器沿三菱體中心線方向測量。

(3)缺棱的深度，沿產品兩面夾角的等分線方向測量缺棱的最深。設置長度限制，同時測量缺棱長度。

(4)缺角。缺棱相連接時，分別檢查。缺棱部分不做缺棱計算，即缺角部按缺角規定檢查，缺棱部分按缺棱規定檢查。

(5)除特別規定外，凡深度超過3mm到標準允許的數值范圍內缺棱，均參加計算。深度在3mm以下，深度在3mm以下。缺棱不能作為缺角。

2.三邊檢查法：

缺角或缺棱按缺損三邊之和計算。
