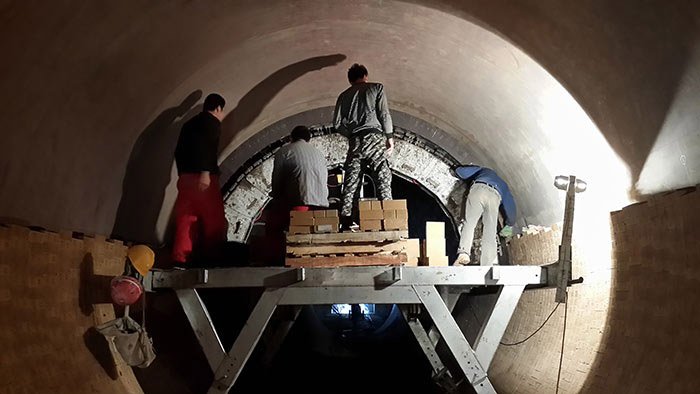

回轉窯窯襯耐火材料的作用

回轉窯窯襯是指砌筑在回轉窯筒體內表面的耐火材料層，耐火材料的選用適當與否，以及鑲砌的質量好壞，直接影響到窯的長期安全運轉,同時也影響到窯的產量和熱能的消耗。窯襯的耐火材料主要有以下幾個方面的作用：①一般回轉窯筒體能承受溫度400℃左右，窯襯能承受1600℃左右。窯襯的耐火材料可減少高溫氣體與物料對筒體化學侵蝕與機械磨損,保護窯筒體。②窯襯耐火材料可充當傳熱介質,窯磚可從氣體中吸收一部分熱量,以不同的傳導及輻射方式傳給物料。③窯襯耐火材料可以隔熱保溫，減少窯體熱損失等。

回轉窯的工作環(huán)境

根據回轉窯的操作特點，入窯原料為較細塊，并經回轉窯的斜度，以及窯體不斷地旋轉運動，使原料在窯內不斷產生粉塵，又由于燃料燃燒的熱氣流，從反方向高速流動，攜帶粉塵由窯尾排除。故回轉窯廢氣的特點是。溫度高、含塵量大。從集塵室的數據可見一般。

可知，經集塵室凈化的廢氣，溫度仍很高，含塵量仍很大，大量細分塵，經二級除塵進一步凈化。而對于鎂砂豎窯和白云石豎窯，煅燒溫度更高，廢氣溫度也更高。高溫廢氣的余熱利用，一般可用做原料預熱器用，另一方面也可以設置余熱鍋爐。

回轉窯耐火磚使用壽命有哪些影響因素？

影響耐火磚使用壽命的因素很多，包括耐火材料的設計、選用 、耐火材料的質量、耐火磚的砌筑、儲存、化學應力、設備狀況等。通過理論分析結合實際生產經驗，認為主要是三個方面，即機械應力作用、熱應力作用和生產操作的影響。

機械應力對耐火磚使用壽命的影響

機械應力是物體由于外因變形時，在物體內各部分之間產生相互作用的內力，以抵抗這種外因的作用，并力圖使物體從變形后的位置回復到變形前的位置。當窯內耐火磚所承受的機械應力超過其自身強度時，磚體在應力作用下產生局部或全部損壞。榮盛耐材為您提供耐火材料。

產生機械應力的主要因素有以下兩個原因：

(1)橢圓變形。由于回轉窯內襯磚、窯料和筒體自身重量等綜合因素造成窯筒體變形，在重力以及熱負荷作用下，筒體的圓形截面變成橢圓形。當窯運轉時，橢圓對耐火磚造成機械應力，且橢圓度愈大所產生的機械應力也愈大。由橢圓度變化產生的剪切應力作用在每環(huán)磚的切線方向，故造成磚成環(huán)狀剝落，。一般情況下，剝片厚度均勻、堅硬。

(2)回轉窯的軸線偏移。回轉窯是由輪帶、托輪、托輥支撐的，其軸線應為窯各斷面圓中心點的連線且在一條直線上，但在窯筒體安裝及部分筒體切割更換后，或窯體經過一段時間運行后且窯內熱工制度不穩(wěn)定，在熱負荷和荷重的作用下，窯體的軸線會產生偏移。之后，再經長時間的運轉，輪帶和托輥的磨損、托輥的外偏和內偏，各個支點的荷重條件會發(fā)生變化，特別是當支點的荷重過大時，容易造成托輥軸瓦燒損、輪帶及托輥表面異常剝離或裂縫，這又將進一步加劇窯體軸線偏移;結果將使耐火磚受到擠壓變形造成破損或脫落。耐火磚損壞后形狀深淺不一。榮盛耐材生產銷售各種型號耐火材料。

熱應力對耐火磚使用壽命的影響

熱應力是指當溫度變化時，物體由于外在約束以及內部各部分之間的相互約束，使其不能完全自由脹縮而產生的應力。高溫熱膨脹，易使耐火磚產生軸向膨脹擠壓應力，是窯內耐火磚剝落、破損的重要原因之一。以鎂鉻質或尖晶石質磚為例，1400℃時的膨脹率均可按 1.6%計算，長 198mm 的耐火磚其膨脹量可達3.17mm，如此大的膨脹，如果不能正確地留好環(huán)縫，過大或過小都將使耐火磚出現掉磚、剝落，嚴重縮短耐火磚的使用壽命。

生產操作對耐火材料使用壽命的影響

生產操作對耐火磚使用壽命的影響機理復雜且因素較多，現主要從以下兩個方面進行分析。

(1)煅燒溫度過高引起的磚損傷。新型干法預分解窯窯內火焰溫度可達到 1700℃以上，另其過渡帶、燒成帶、冷卻帶、窯頭罩、冷卻機的喉部和高溫區(qū)以及噴嘴外側部位的工作溫度也遠高于傳統(tǒng)窯相應部位的溫度。即使采用耐火材料，大型回轉窯的過渡帶、燒成帶和冷卻帶的窯襯壽命一般在0.5～ 1 年，短的甚至僅 3～5 個月;窯口和噴嘴襯料壽命一般只有 0.5～1 年，甚至更短;窯頭罩和冷卻機喉部窯襯壽命約 2 年。在試生產階段，通常回轉窯的運轉率一般僅為 70%～75%甚至更低，少數能達 85%～90%。如果再加上預熱器、分解爐的運行狀況不良，入窯物料分解程度很不穩(wěn)定，會使窯內各工藝帶位置經常變動，將導致窯操作不穩(wěn)定，窯襯損壞更快。例如若煅燒溫度過高，就會引起窯內耐火磚損傷熔坑。歡迎咨詢榮盛耐材。

(2)窯速較快引起的磚損傷。新型干法預分解窯的轉速常達 3～3.7 r/min，甚至高達4 r/min 以上，回轉窯筒體的線速度達到 1m/s 以上。在高轉速、大直徑和高溫度的新型干法窯上，窯襯所受熱應力、機械應力和化學侵蝕的綜合破壞效應比傳統(tǒng)窯要大得多。這就要求新型干法窯無論在冷態(tài)還是熱態(tài)情況下，其窯襯均須具有足夠的強度和穩(wěn)定性。
